Nicht splitterndes Glas für anspruchsvolle Projekte

Innovation trifft Tradition – RvE setzt neue Maßstäbe

Handwerkliche Perfektion, höchste Sicherheitsstandards und individuelle Gestaltung – das ist der Anspruch der RvE Fenster & Türenmanufaktur. Im April möchten wir Ihnen spannende Einblicke in unsere aktuellen Projekte geben und zeigen, wie wir mit innovativen Lösungen neue Maßstäbe setzen.

Wir danken unseren Kunden für Ihr Vertrauen.

Vergleich:

VSG-Glas vs. ESG-Glas bei Glasbruch

VSG:

Verbundsicherheitsglas

VSG besteht aus mindestens zwei Glasscheiben, die durch eine reißfeste, zähelastische Folien-Zwischenschicht (meist PVB) dauerhaft miteinander verbunden sind.

Typische Einsatzbereiche

• Sicherheits- und Schallschutzverglasungen
• Absturzsichernde Verglasungen (z. B. Brüstungen, Überkopfverglasung)
• Durchbruch- und durchschusshemmende Gläser
• Einbruchschutz

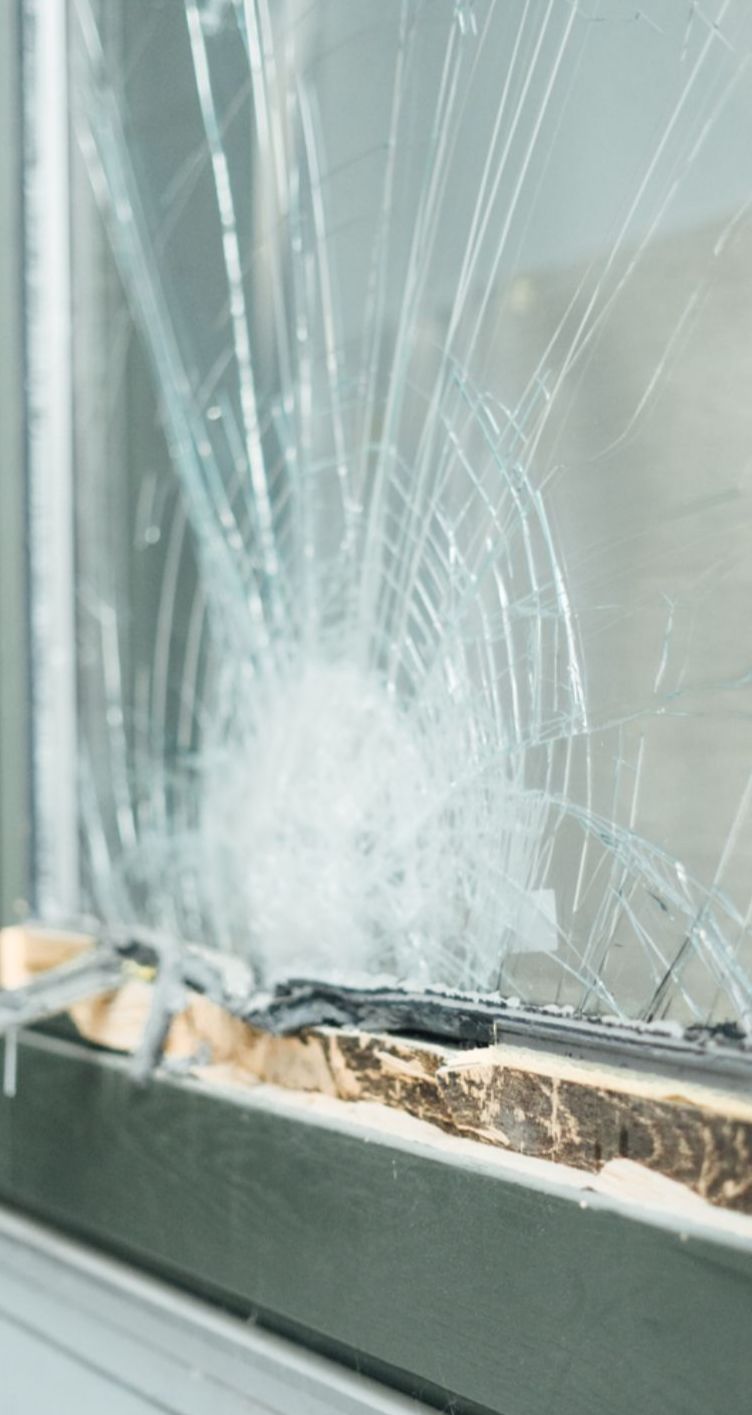

Bruchverhalten & Splitterbildung von VSG

• Bei Bruch haften die Glassplitter an der Folie und bleiben an Ort und Stelle.
• Es entsteht kein Loch, durch das man hindurchgreifen oder hindurchfallen könnte.

• Die Verletzungsgefahr durch Splitter ist stark reduziert.

• Der Glasverbund bleibt als Einheit bestehen und gewährleistet weiterhin eine gewisse Schutzwirkung (z. B. gegen Durchgriff oder Absturz).

• Wird häufig auch in NS (“nicht splitternder”) Ausführung verwendet.

ESG:

Einscheibensicherheitsglas

ESG ist thermisch vorgespanntes Glas, das durch Erhitzen und schnelles Abkühlen eine erhöhte Stoß- und Biegefestigkeit erhält.

Typische Einsatzbereiche:

• Duschabtrennungen
• Glastüren
• Möbelglas
• Fassadenelemente ohne Absturzsicherung
• Vorsatzscheiben

Bruchverhalten & Splitterbildung von ESG

• Bei Überlastung zerspringt ESG schlagartig in viele kleine, stumpfkantige Krümelstücke.

• Diese reduzieren die Schnitt- und Stoßgefahr im Vergleich zu herkömmlichem Floatglas.

• Das Glas zerfällt vollständig und bietet keine Haltefunktion mehr – es entsteht eine offene Fläche.

• Die Splitter sind klein, aber nicht „nicht-splitternd“ im engeren Sinn.

Fazit: Splitterschutz und Sicherheit

im Vergleich

Kriterium

Splitterbildung

Haltefunktion nach Bruch

Verletzungsrisiko

NS-Eignung

Anwendung bei Schutzverglasung

VSG

fast keine, Splitter, haften an der Folie

Ja - Glasverbund bleibt intakt

Sehr gering

Ja, besonders in Kombination mit PVB-Folie

Hochsicherheitsberei-che, Absturzsicherung

ESG

Kleine, stumpfe Krümelstücke

Nein - Glas zerfällt vollständig

Geringer als bei Normalglas

Nein

Innenausbau, designorientierte Lösungen

Wichtige Normen für NS-Glas

(“nicht splitterndes” Glas)

EN 12600 – Pendelschlagversuch

Regelt das Bruchverhalten von Flachglas bei Stoßbelastung.
Glas wird nach Splitterverhalten klassifiziert:

• Typ A: Nicht splitternd
• Typ B: Splitternd
• Typ C: Teilweise splitternd

NS-Verglasung entspricht Typ A

EN 356 – Schutz gegen manuelle Angriffe

Bewertet Glas auf Widerstand gegen gezielte Durchbruchversuche mit Werkzeugen.

• Relevant für VSG mit Sicherheitsfolie.
• NS wird nicht direkt bewertet, kann aber im Aufbau enthalten sein.

EN 1063 – Durchschusshemmung

Prüft Glas auf Beschussfestigkeit (z. B. FB4–FB7).
Der Zusatz „-NS“ zeigt an, dass das Glas auf der Raumseite keine Splitter abgibt. Beispiel:

FB4-NS = Beschusshemmend + splitterfrei innenseitig.

DIN 52290 / EN 13541 – Schutz gegen Explosionen

Betrifft die Widerstandsfähigkeit gegen Sprengwirkung.
Auch hier ist der Zusatz NS ein wichtiges Sicherheitsmerkmal.

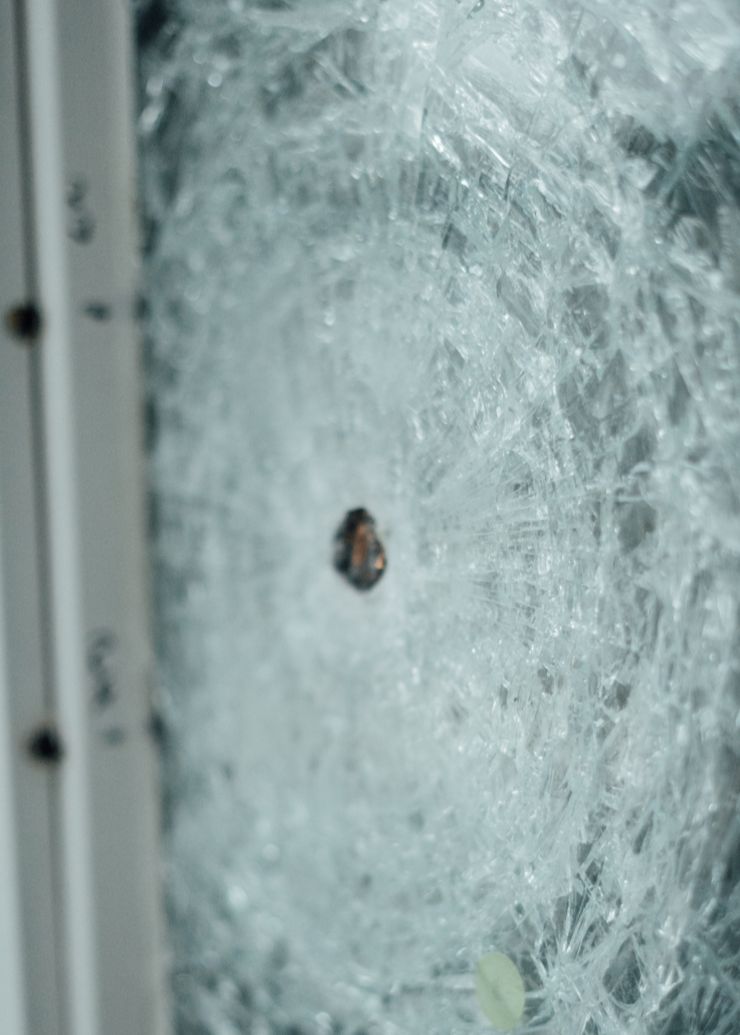

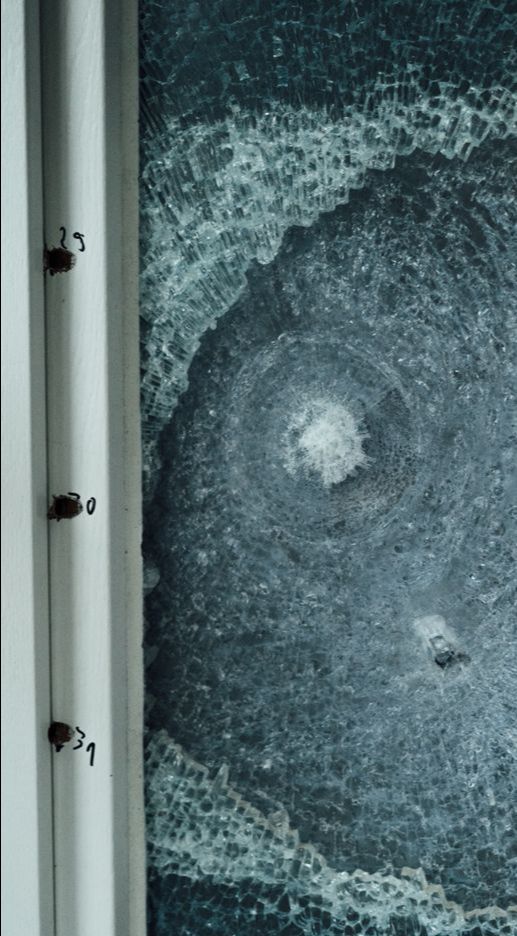

Beschusshemmung – Sicherheit auf höchstem Niveau

In einer Welt, in der Sicherheit eine immer größere Rolle spielt, setzen wir bei RvE auf geprüfte und zertifizierte Lösungen für beschusshemmende Fenster und Türen. Unsere Systeme bieten höchsten Schutz und kommen in besonders sensiblen Bereichen zum Einsatz, darunter:

• Botschaften und Konsulate – Schutz vor gezielten Angriffen.

• Banken und Behörden – Sicherung sensibler Daten und Personen.

• Privathäuser mit erhöhtem Sicherheitsbedarf – Schutz für Ihre Familie und Ihr Eigentum.

Unsere beschusshemmenden Fenster und Türen erfüllen die Anforderungen der Widerstandsklassen FB4 bis FB7 und kombinieren maximale Sicherheit mit stilvollem Design.

FB-Klassen: Was bedeuten sie?

Die Widerstandsklassen (FB – „Feuerwaffenbeschuss“) definieren, wie gut ein Fenster oder eine Tür gegen verschiedene Schusswaffen standhält. Die Klassifizierung erfolgt nach der europäischen Norm EN 1522.

FB1 – Schutz gegen Kleinkaliberwaffen (z. B. Luftgewehre).

FB2 – Schutz gegen Handfeuerwaffen mit kleinerem Kaliber (z. B. .22 LR).

FB3 – Schutz gegen stärkere Handfeuerwaffen (z. B. 9 mm).

FB4 – Schutz gegen leistungsstärkere Pistolen (z. B. .44 Magnum).

FB5-FB6 – Schutz gegen Gewehrmunition (z. B. Kaliber 5.56 oder 7.62 mm).

FB7 – Höchste Schutzklasse, widersteht sogar Hartkernmunition.

Mit diesen zertifizierten Schutzklassen bietet RvE maßgeschneiderte Lösungen für höchste Sicherheitsanforderungen.
